高精度玻璃管内表面自动打磨装置

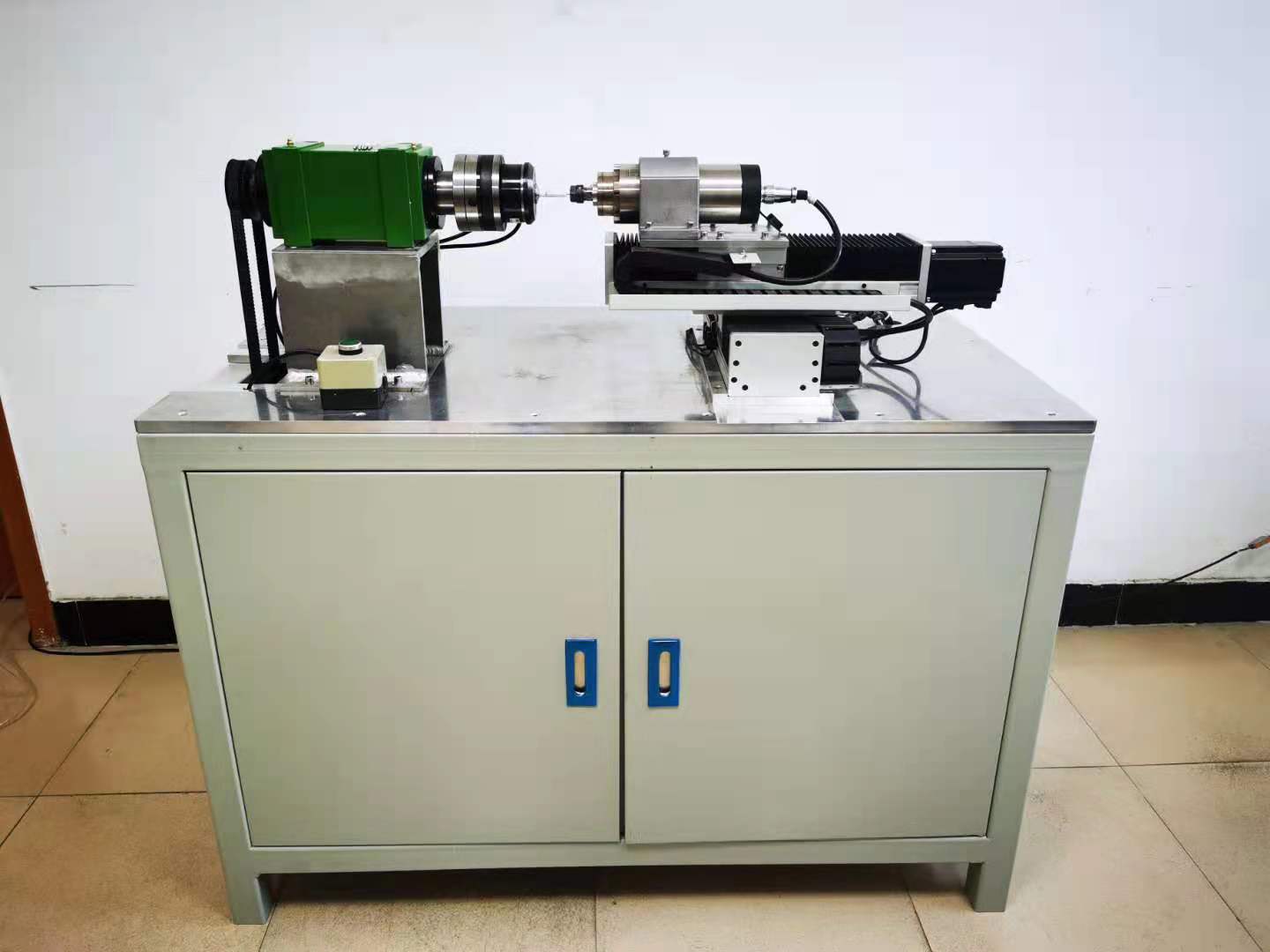

“高精度玻璃管内表面自动打磨装置”主要用于解决高硼硅玻璃管内表面的机械化全自动打磨难题。该装置主要包括高精度玻璃管夹持机构、高精度夹套、精密传动主轴、高速研磨电主轴、金刚石磨头、X轴进给机构、Y轴进给机构、加液机构以及电控系统等；装置在PLC控制系统的作用下，根据打磨工艺要求，设计一套高精度微小圆弧路径控制算法，实现水准器内表面打磨过程中磨头的路径规划。

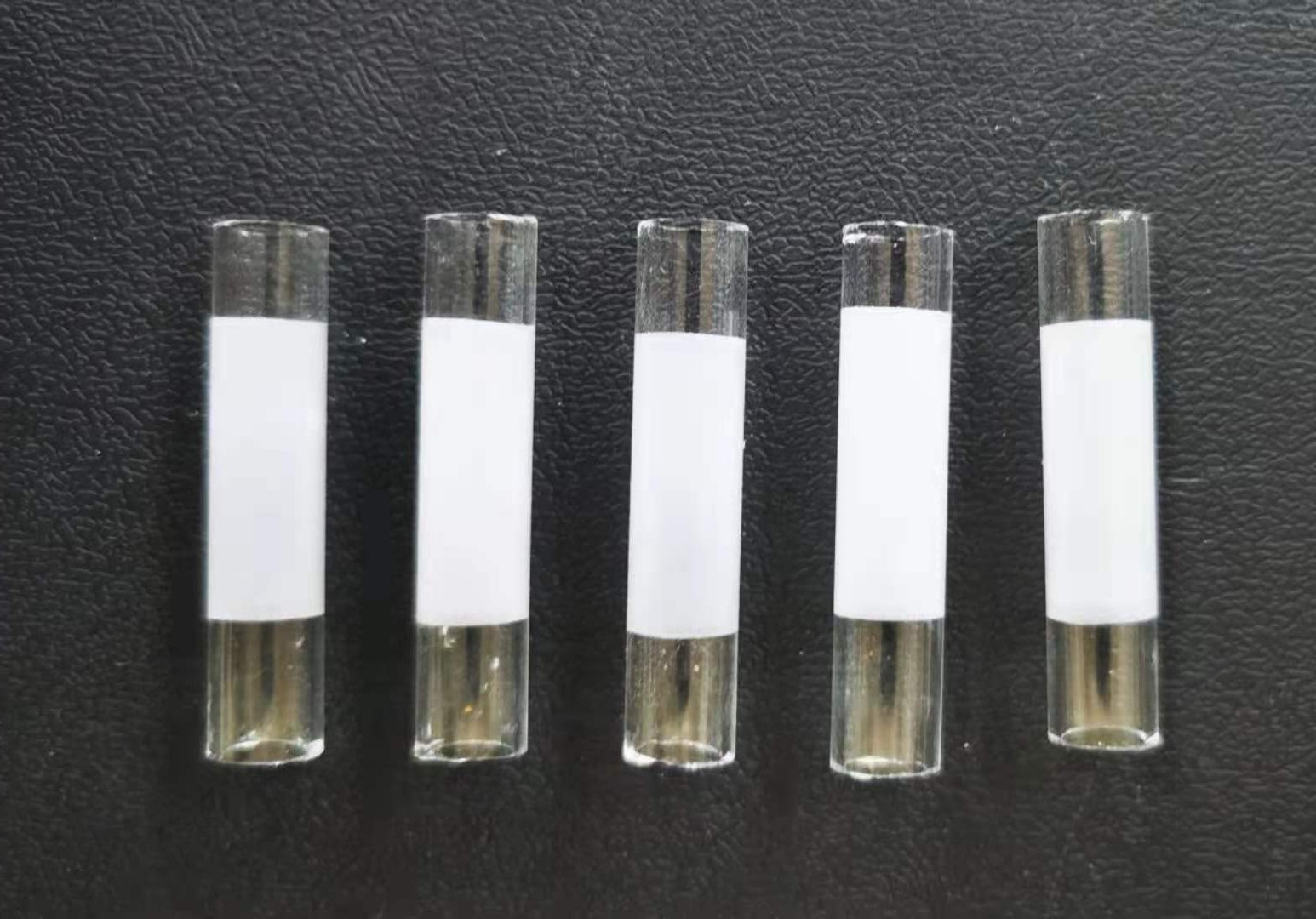

该装置的应用，大幅提高了玻璃管的打磨精度和打磨效率，降低了工人劳动强度，提高了企业的产品质量和产品的附加值，推动了国内水准器玻璃管磨削行业的发展进程，具有良好的经济效益和社会效益。

主要技术参数：

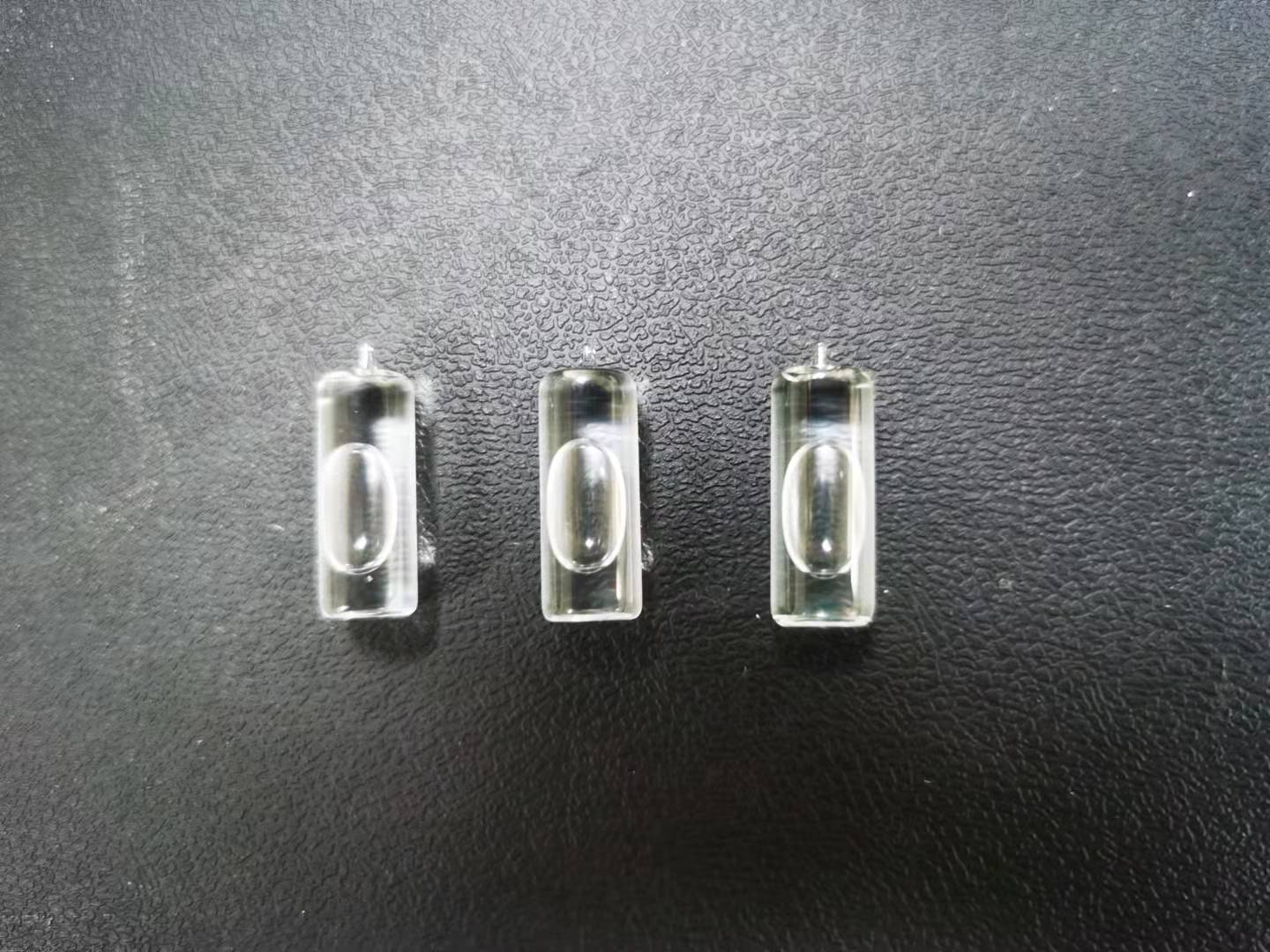

气泡偏移量为2mm时，水准器倾斜角度范围9′~11′；

水准器自水平位置倾斜9′复位后，气泡偏移量≤37μm；

打磨时间≤2min。
